手持式三维扫描仪20分钟完成沙发打扫描并出CAD图

时间:2019-04-24 17:58:45来源:手持式激光三维扫描仪浏览次数:4148



滴要:手持式激光三维扫描仪快速扫描出沙发STL数据并快速为客户提供沙发的CAD图纸!

行业背景

家具制造业在中国是一个非常传统的行业,从古到今都有,上世纪80年代开始,发展尤为迅猛,至今已经是一个年产值过万亿、各类家具企业5万多家,从业人员超过500万的大行业。随着行业的发展和网络的冲击,沙发的制造也需要变革。



需要解决的难点


沙发的制造工艺需要改进来提高沙发的生产效率,需要快速获取沙发的三维数据,沙发尺寸比较大属于大物件不易搬动,表面轮廓曲面幅度较大,客户需要对沙发进行快速精确测量要求精度高,沙发有各种颜色而且不能做表面处理。采用传统的测量方法不仅效率低而且无法完整扫描沙发整体结构及曲面部分,无法得到沙发的2D图纸。

客户需求:快速在家具(沙发)行业快速出CAD图纸!

解决方案

首先客户给到我们一个沙发或者家具时,如何快速转到CAD软件中进行出图纸,只需以下几步即可完成!

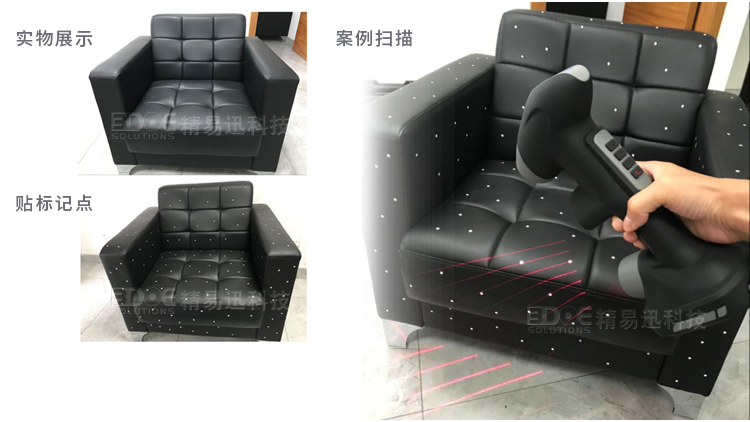

1、准备工作贴标志点,时间3分钟完成

2、使用手持式激光三维扫描仪(eSharp-P7)进行沙发表面3D数据获取,另有扫描视频,扫描时间5分钟。

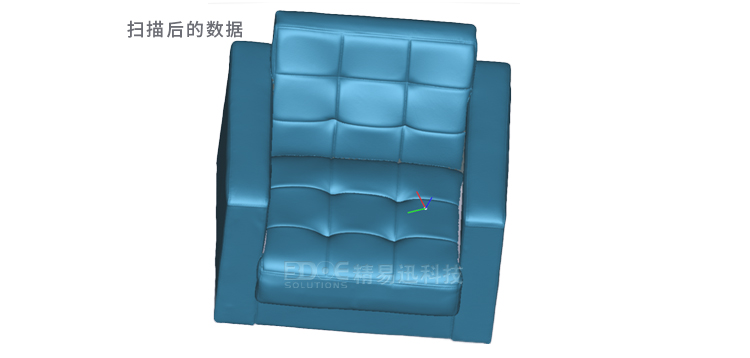

3、成功获取沙发的stl数据

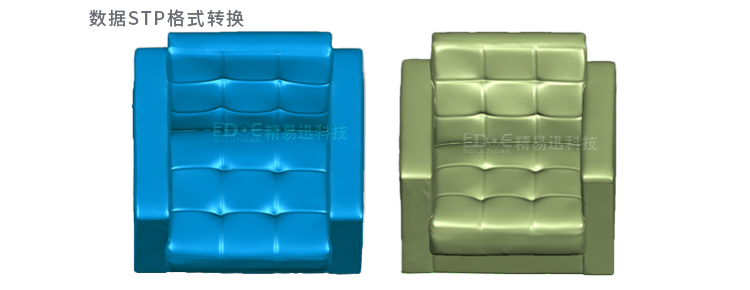

4、用数据处理软件进行转换成STP格式,转换时间10分钟。

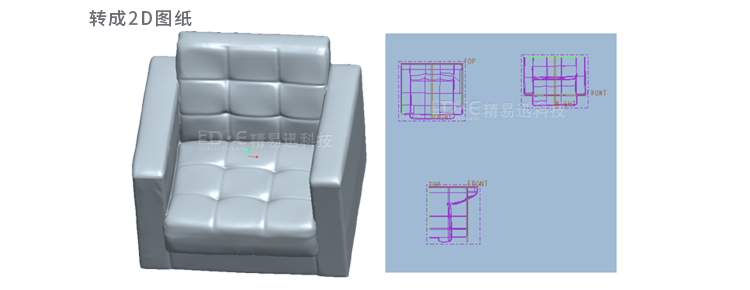

5、以上完成后在Pro/E或UG等一些3D软件中都可以转成2D图纸,下面以Pro/E 3D软件进行操作,时间1分钟。


6、可以在CAD软件中进行比例、尺寸等一些标注,时间看自己需要。


方案总结

精易迅的技术人员采用手持式激光三维扫描系统(eSharp-P7)扫描数据非常快,可以提高工厂的工作效率,轻松扫描黑色和深色的大型沙发,成功的为客户提供沙发的CAD图纸纸!

应用拓展

手持式激光三维扫描系统(eSharp-P7)可以快速的获取家具行业的3D数据,木质家具有一些是扫描后需要雕刻出来,沙发有的是要提供2D图纸,家具行业还可以用于3D效果展示、3D打印等领域
