拍照式三维扫描仪目前在工业领域应用广泛，主要用于三维设计、逆向画图、精度检测等。在工业制造中，工件产品的装配连接离不开沉孔、通孔、螺纹孔等孔位的数据的获取，孔位的精度影响装配的的精度，使用拍照式三维扫描仪测量下面这样一个工件的孔直径、孔间距及尺寸检测。
精易迅PTS拍照式三维扫描仪，能够快速扫描获取样件完整的三维数据，直接使用检测软件进行尺寸测量。

工件孔径测量及三维尺寸检测流程

1.对扫描样件进行扫描前处理（喷涂显像剂、粘贴标记点）。

2.使用PTS拍照式三维扫描仪扫描样件，获取完整stl数据。

3.查看扫描完整的asc点云数据

4.把点云数据封装成stl三角网格化数据

5.测量孔直径与卡尺比对

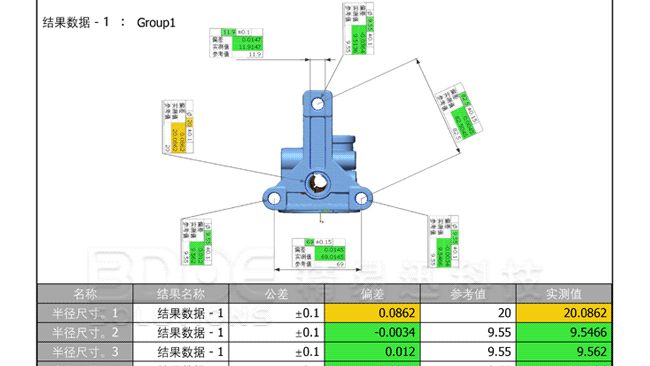

6.测量孔间距，输出三维检测报告。

精度检测报告是质检的一个重要文档。确定产品是否合格，产品是否达标，只靠人工测量，很难确定结果。使用拍照式三维扫描仪直接扫描出工件外轮廓获取三维数据，可以直接在三维尺寸检测软件里测量，可以从成本和人工上面提高效率、降低成本，更好的提高工作质量。
